Fichier attaché :

Installation RGB , que prendre ?

Plus
il y a 4 ans 11 mois #262194 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
Pour moi, tu doit utiliser ton câble fournit avec ta carte-mère.
Fichier attaché :

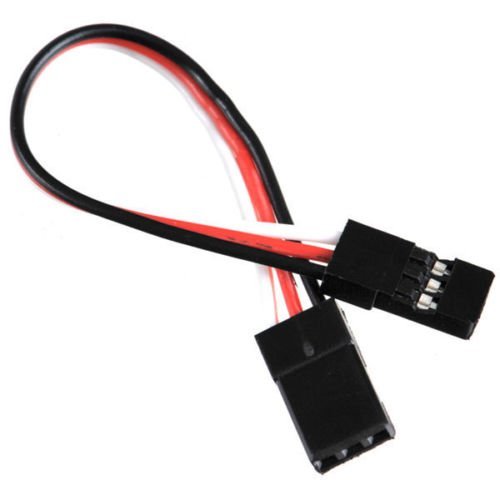

Dessus, tu branche un câble comme celui-ci: ( Image cliquable )
Fichier attaché :

Le tout afin d'avoir un câble qui vas s'adapter sur...
Fichier attaché :
...le hub Corsair.

Attention tout de même au sens des câbles, histoire de ne pas faire de court-circuit.

Sinon, peut-être que quelqu'un as une autre solution à te proposer !
Les utilisateur(s) suivant ont remercié: Unreal59

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 11 mois #262195 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Super, tu sais me dire ce qu'est exactement le deuxième cable, que je cherche un endroit pour commandé

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 11 mois #262197 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
C'est une rallonge pour servomoteurs mâle / mâle

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 11 mois #262198 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Donc ça ferait de la CM au contrôleur :

Pour le RGB : carte mère port rgbheader < câble inclus avec la CM < rallonge servomoteurs < Hub corsair

Pour l'alimentation des ventilateurs : Ventilateurs > Hub PWM > Boitier

C'est bien sa ?

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 11 mois #262215 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
Oui, c'est bien ça.

Dernière recommandation, si tes ventilateurs ne s'allument pas, c'est peut être parce qu'il faut inverser les deux contacts du centre de la fiche.
J'ai cru lire quelque part sur le net que ces contacts étaient inversés entre les Corsair LL et les Corsair HD. Si c'est vrai, cela veut dire qu'il existe donc 2 type de hub pour l'éclairage.
Mais comme je n'ai jamais joué avec les HD, je ne peux pas confirmer ceci.

Au pire, pour inverser, il suffit juste d'appuyer avec une pointe au dos du contact pour le déverrouiller, puis tirer sur le fil pour le sortir.
Les utilisateur(s) suivant ont remercié: Unreal59

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 11 mois #262228 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Je sais que les HD sont livrés avec celui plus haut, les LL sont quant a eux livrés avec le Lighting node pro peut être sa qui change ?

Bon a savoir pour les fils a inversé, il s'agit du câble reliant les ventilateurs au boitier ou celui qui relis la CM au boitier ?

Je te tiendrai au courant le tant que je me décide a commander tout sa

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 11 mois #262264 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
J'ai trouvé ces rallonges : fr.aliexpress.com/item/32729118874.html?...1.0.0.126e6c37AWJESB , ça me coûte 0.01€ donc

je commanderai le hub corsair dès que je trouve un bon prix

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 11 mois #262267 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
Dans ce cas, il y as un câble tout fait déjà...
https://fr.aliexpress.com/item/32997280340.html?spm=a2g0o.productlist.0.0.36e125bchKfMYA&algo_pvid=d3dd5d64-faf3-41dc-a8da-69ab8224ad1a&algo_expid=d3dd5d64-faf3-41dc-a8da-69ab8224ad1a-0&btsid=a809dfa9-b240-4d61-9ced-aa0fcf58349c&ws_ab_test=searchweb0_0,searchweb201602_3,searchweb201603_53
Je ne l'ai pas proposé, car dans l'idéal il faut un détrompeur pour éviter de se gourer au montage.
C'est le second choix ( 3pin - 3pin 5V AURA )

Pour les LL avec le Lighting node pro, c'est juste un petit boîtier qui sert d'interface USB, et qui vas se brancher sur... le fameux hub !
Pour les fils à inverser, c'est sur chaque câble qui relient les ventilateurs au hub.
Mais teste déjà avant. En admettant que le câble entre la carte-mère et le hub soit branché correctement ( pas de court-circuit ), si ça ne s'allume pas, les ventilateurs ne risquent rien électriquement parlant.
Tu aura tout le temps d'aviser d'ici là.

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 11 mois #262269 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Quel différence entre ce cable et celui que j'ai pris ?

Ma carte mère ne risque rien avec tout sa car tu parles de court circuit etc

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 11 mois #262271 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
La différence avec le câble que tu propose est que celui-ci est complet.
Il fait ET le câble fournit avec ta carte-mère, ET le câble à ajouter pour connecteur au hub. En gros il y as une connexion en moins à faire.

Concernant l'histoire de court-circuit, je ne sais pas comment vas réagir la carte-mère.
A mon avis, c'est plutôt l'alimentation qui se mettra de suite en sécurité ( 5V relié à la masse... ) et tu ne pourra même pas démarrer.
Mais le risque est identique que tu prenne un câble ou un autre.

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 11 mois #262272 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Mais il n'y a aucun risque grave pour mon pc ?

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 11 mois #262282 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
Pas que je sache, non.

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 10 mois #263101 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Bonjour, je reviens vers toi suite à la récéption du fameux câble, j'ai branché le câble sur le port ADD.HEADER et de l'autre côté le hub rgb corsair est relié, à celui ci j'ai branché un ventilateur pour l'instant (au hub rgb et à mon hub pwm) mais il n'y a pas d'éclairage mais il fait son travaille de ventilateur

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 10 mois #263118 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
- Le port ADD.Header est bien celui qui gère l'éclairage adressable ?
- Le câble est bien dans le bon sens ? ( 5V vers 5V, GND vers GND )

Si oui, c'est peut être du à ce que j'ai cru lire, à savoir que les broches de données sont inversées sur les ventilateurs de type HD.
Ton ventilateur dispose d'un connecteur 4 broches avec une languette pour l'éclairage. Sur la face opposée à la languette, on voit le verrouillage des connexions ( 4 petits points métalliques ).
Il te suffit de faire pression avec un objet assez fin ( pointe ) sur ces verrous pour libérer la broche, et tout en faisant pression, tirer le fil hors du connecteur.
Les deux fils à inverser sont les fils du centre.

Teste déjà avec un ventilateur s'il y as du mieux !

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 10 mois #263128 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
-Oui il s'agit bien de ce port (vue sur le manuel)
-Je pense également, je ne peux pas me trompé de toute façon ?

Je vais essayer sa je te dis quoi

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 10 mois - il y a 4 ans 10 mois #263132 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Je viens d'essayer d'échanger les deux broches rien ne change le ventilateur tourne mais sans LED

EDIT : J'ai changer le sens du câble allant vers le hub RGB et magie ça s'allume, cependant les 140 ne s'allume pas mais les 3 120 ensemble s'allument correctement
Dernière édition: il y a 4 ans 10 mois par Unreal59.

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 10 mois - il y a 4 ans 10 mois #263140 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
On en revient donc à ce que j'ai mis plus haut, à savoir si la câble était bien branché dans le bon sens.
Heureux que tu ait déjà un début de piste.

Je suppose que tu as remis les deux broches du ventilateur dans leur sens originel.
Si les 120 s'allument, tu as dut les brancher sur les ports 1, 2 et 3 du hub. Par contre, les 140 sont ils biens branchés à la suite ( 4 et 5 ). Il ne doit pas y avoir de trous, car le signal passe d'un ventilateur au suivant, etc...
Autre piste... Je ne sais pas comment fonctionne le logiciel de gestion, mais de manière basique, il faut définir un nombre de LEDs à piloter.
Si je fais bien mes comptes, tu doit en avoir 60 en tout. Peut être que tu peux paramétrer cette valeur dans le logiciel.
Dernière édition: il y a 4 ans 10 mois par Black_Wolf.
Les utilisateur(s) suivant ont remercié: Unreal59

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 10 mois - il y a 4 ans 10 mois #263146 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
oui j'ai bien remis celui que j'ai échanger vu que le problème venait du câble,

Oui les 120 sont en 1,2,3, j'ai essayer les 140 en 1,2 et en 4,5 avec les 120 mais ils ne s'allument pas je vais regarder ce que tu me dis

Dans le logiciel je n'ai que sa : prnt.sc/r7d6nm (c'est un screen avec lightshot) je ne trouve pas où paramétrer le nombre de LED, de pllus le ventilateur en position 3 ne s'allume pas tout le temps, à certains démarrage il s'allume a d'autre non

J'ai inversé le 2 et le 3 de position et les 3 120 fonctionnent correctement sans soucis me reste que les 140 a faire tourner
Dernière édition: il y a 4 ans 10 mois par Unreal59.

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 10 mois #263164 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
J'avoue que là pour le coup, je n'ai plus d'idées !!!
Les utilisateur(s) suivant ont remercié: Unreal59

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 10 mois #263165 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
J'ai commandé deux 140 neufs pour testé je renvoie si jamais cela viens de sa

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 10 mois #263214 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Le problème venait bien des 140 je vais voir pour le SAV :)merci pour tout ton aide
